jueves, 5 de abril de 2007

Pfsense+Bridge y no morir en el intento

Bueno luego de una falla eléctrica en la oficina, el Firewall Transparente que tenia funcionado con freebsd se le daño uno de sus disco duros, ya desde hacia algún tiempo venia leyendo sobre pfsense y leido experiencias de otras personas, asi que me anime a probar encontrándome con la agradable sorpresa de que ocupa poco espacio en disco duro, asi que lo instale en un Pentium II, 810 de Disco Duro y 128 de Memoria Ram, ademas de dos tarjetas de red.

Lo primero es descargar de la pagina, la imagen a quemar de pfsense, esta viene comprimida "pfSense-1.0.1-LiveCD-Installer.iso.gz" asi que luego de bajarla deberas usar la aplicacion de tu gusto para descomprimirla (winrar u otros), una vez tenido el cd en la mano, puedes iniciar el pc que tienes dispuesto para instalar pfsense, como veras esta es una version LiveCD que puede ser usada desde una unidad CD-rom o DVD, al llegar a esta pantalla

(click para Agrandar la imagen)

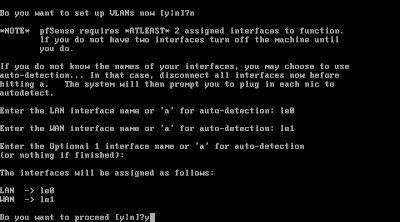

aqui indicamos que no deseamos una vlan y luego identificas cuales va a ser la interface lan y wan
ya seleccionado quien va a ser la interfase lan y wan, presionamos enter para continuar, en este paso nos indicara si deseamos proceder con la seleccion, le indicamos que si,

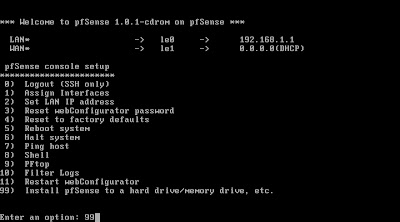

luego de un proceso que tarda unos minutos (pocos) llegaras a esta menú donde escogerás la opción 99

esto iniciara la instalación, se iniciara un asistente, lo primero es el vídeo, mi recomendación es aceptar por defecto esta parte :-Pen la siguiente pantalla iniciaras la instalación de pfsense, ahora se iniciara un proceso para dar formato al disco duro, particionado, y copia de archivos.

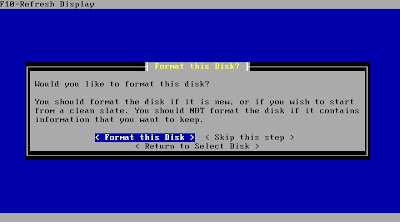

presionamos enter sobre el disco duro y le damos un primer formato al disco (ojo esto borrara todo el contenido del disco)


Por lo general la geometría del disco duro es la correcta, así que selecciona "usar esta geometría"damos inicio a formato del disco.

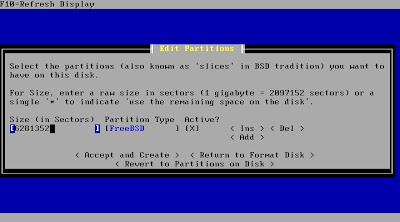

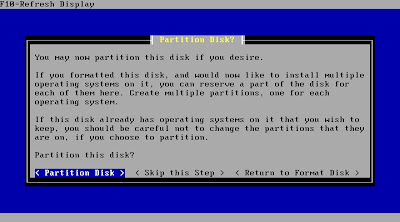

luego nos solicitara particionar el disco, esto es para instalar el sistema operativo FreeBSD
Aunque por defecto esta marcado FreeBSD se puede seleccionar otros sistemas de archivos aunque no creo que sea necesario ya que estamos usando FreeBSD :-D
Ahora se va a instalar el sector de inicio en el disco duro, debemos presionar enter en aceptar e instalar Bootblock

Nos preguntara en que partición vamos a instalar

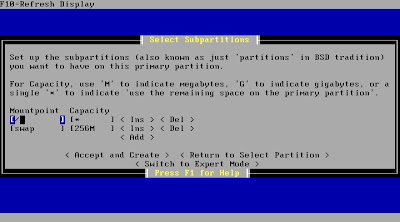

Como mi caso use un disco pequeño (811 MB) utilice la opción por defecto, es decir dos particiones una para el archivo de intercambio y otra para la raíz "/", el asterisco en Capacity solo indica que tomara todo el espacio disponible en el disco

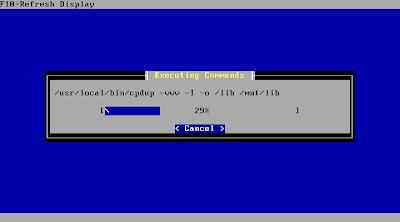

Bueno luego de otras pantallas, si ves la siguiente es por que ya se están copiando los archivos al disco, esto tarda unos 7 minutos (pentium II con 128 de ram)luego de esto te pedirá reiniciar la maquina.
Por defecto la interfaces lan utiliza la dirección ip 192.168.1.1 ya que pfsense esta por defecto para dar servicio de NAT, así que debes cambiar la ip de ti maquina a 192.168.1.x para asi poder acceder y configurar vía interface lan.

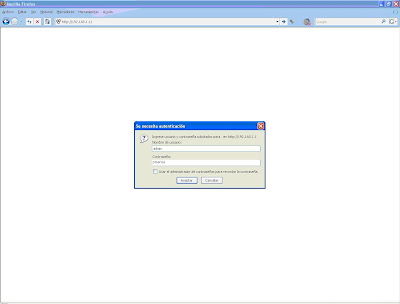

La primera pantalla que veras vía web, es la solicitud de usuario y contraseña, esta por defecto para el user es admin y el password es pfsense, en la próxima pantalla ya estarás dentro den entorno web de pfsense, lo primero que vamos a hacer es irnos a interfaces > wan, allí veremos esta pantalla donde seleccionaremos static añadimos la ip y puerta de enlace(de nuestra red), moviendo la pagina hacia abajo también desmarcaremos Block private networks. Una vez aceptados los cambios deberemos conectarnos vía web por la interfaz wan(antes ya debemos cambiar la ip de nuestra estación de trabajo a la red con la que realmente estamos trabajando en este ejemplo seria una ip 192.168.10.xxx y no una ip 192.168.1.xxx

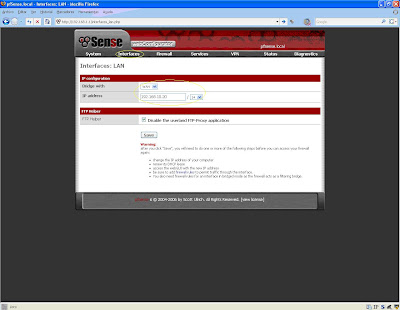

Lo segundo que vamos a hacer es irnos a interfaces > lan, encojemos en la opción Bridge with la interfaz wan, y colocamos la misma ip que añadimos a la interfaz wan, ademas de marcar la opcion FTP Helper (Disable the userland FTP-Proxy application),

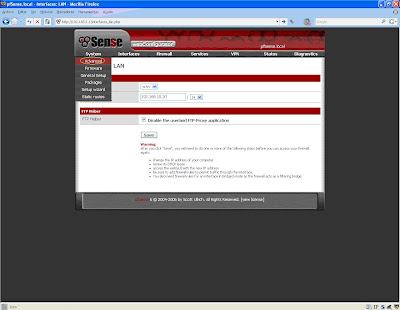

Aceptando los cambios ahora nos vamos a system > Advanced

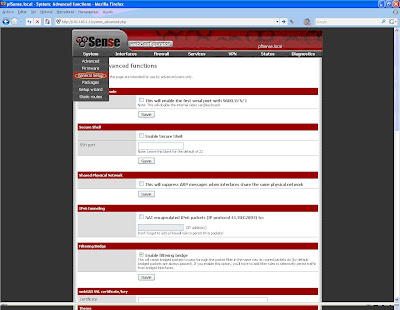

En Advanced buscaremos filtering bridge y la activaremos, también puedes activar otras opciones como Secure shell pasa accesar por ssh.

Ahora nos vamos a system > General Setup,

aquí podremos cambiar el hostname, domain, añadimos los Dns de nuestro ISP, y desmarcamos allow DNS server list to be overridden by dhcp/PPP on WAN. Guardamos los cambios.
Ahora nos iremos a Firewall > NAT, allí debemos seleccionar enable advanced outbound NAT
Allí deberemos borrar todas la reglas que aparecen en la lista, esto es importante porque si no se hace el Firewall Transparente que queremos no funcionara. recuerda aplicar los cambios en todo momento de la configuración, si ya tienes un servidor dhcp en tu red lan, debes desactivar el que trae pfsense, lo encontraras en Services > dhcp, así no entraran en conflictos las maquinas con ips duplicadas. Existen otros servicios como DNS, en Diagnostics tienes una opción para respaldar toda la configuración que acabas de realizar esto por si por algún motivo tienes que generar de nuevo el pfsense te ahorres mucho trabajo.
Buenos ahora nos vamos a Firewall > rules, como se ve en la pestaña WAN no tienes ninguna regla, allí solo configuraras reglas para DMZ y algunas conexiones entrantes.

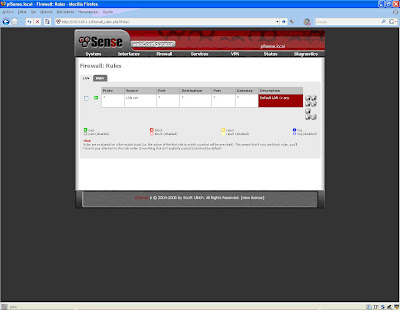

Haciendo clic sobre la pestaña LAN veremos que la regla por defecto es permitir todo el trafico de la red lan, en este caso la editaremos y la desactivamos, pero primero añadiremos el trafico que queremos dejar pasar (por defecto todo el trafico estará bloqueado), servicios tales como HTTP, HTTPS, SMTP, POP3, IMAP entre otros.

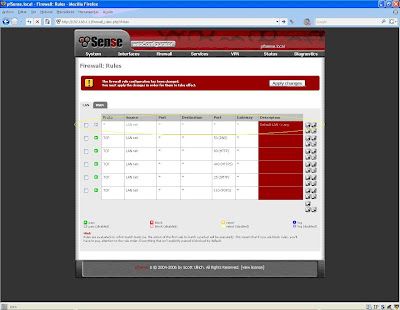

Ya una vez añadido el conjunto de reglas que deseamos dejar pasar hacia internet, procedemos a editar la regla por defecto y la desactivamos, una vez aplicado los cambios esta se tornara atenuada con respecto a las otras.

En la interfaz WAN podremos configurar que desde afuera acceden a un servidor web en este caso, donde 190.0.0.0 es nuestro servidor web de ejemploComo punto final en System > Packages podremos añadir paquetes adicionales como ntop, entre otros.
Espero que sea útil este manual, aunque se ve un poco largo creo que suficiente como para configurar un Firewall Transparente. Saludos
